工業工廠節能中央空調控制系統安裝
一、 工廠節能中央空調系統概述
工廠中央空調耗能一般都很大，尤其是生產車間有熱源的中央空調耗電量更是驚人。在當前電力供應緊張的夏季，如何提高中央空調冷卻水系統、冷凍水系統和整個空調主機的節能運行效率，降低其能耗是當務之急。
工廠節能中央空調控制系統是一種在原有中央空調系統上經過節能控制改進的中央空調系統，主要用于大型對中央空調節能控制。
節能中央空調控制系統應用廣泛，可以用于工廠、樓宇、商場等大型中央空調系統。
二、 一般大型中央空調系統存在問題
對大型中央空調系統來說，按照國家標準，其最大負載能力是按照當?shù)氐淖罡邭鉁?、最大?fù)荷工作環境來設計的，而中央空調98%的時間運行在70%的負載上下，所以系統設計存在較大余量。
一般大型中央空調系統存在問題如下：
1、 控制系統自動化程度低，設備大多數都是人為控制，設備的啟動、停止、控制都是在人為干預的情況下進行的，系統的可靠性較低。
2、 控制系統系統不能按照負載的變化，自動調節水系統的流量。各個水泵開機運行時就在額定負載狀態下運行，造成大量能源浪費。
通過對存在以上問題的空調系統進行節能改造，將有效地節約能源、提高設備的運行效率、并對設備和電網進行有效的保護，同時系統運行的自動化程度也得到了進一步提高。

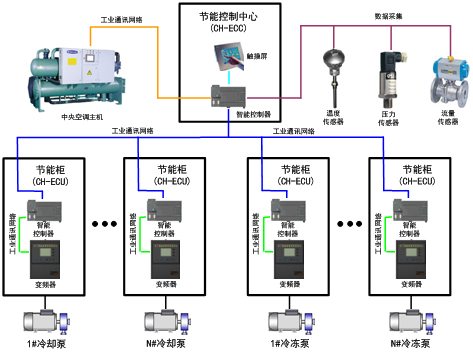

三、 節能中央空調控制系統組成
節能控制中心(CH-ECC1.0)組成及功能描述
節能控制中心主要包括觸摸屏、智能控制器及網絡通訊模塊等設備。
1、觸屏操控功能：監控中央空調系統制冷運行狀態，設定運行數據參數，比如溫度、壓力、流量和冷量等參數。
2、控制器智能化：控制器通訊模塊采集中央空調主機運行數據和節能柜運行數據，模擬量模塊采集中央空調系統的溫度、壓力和流量等數據。智能控制器根據節能控制模型計算冷負荷需求，控制冷卻泵和冷凍泵的運行速度，最終達到節能的目的。
中央空調節能柜組成及功能描述
中央空調節能柜主要包括智能控制器和變頻器等設備。
1、 智能控制器功能：通過接收來自節能控制中心的控制指令，控制變頻器的啟/停和運行頻率;
2、變頻器功能：控制水泵的供電主回路，調節水泵的運行速度，以便于達到節能目的。
四、 節能中央空調控制系統節能原理

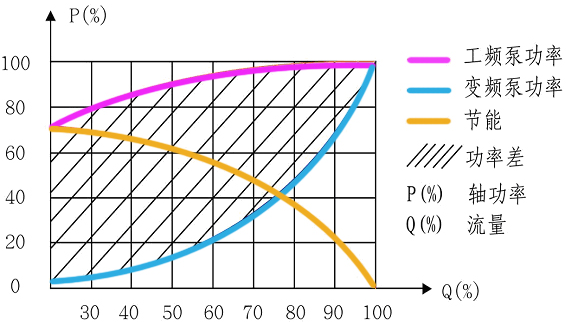

由于中央空調循環水系統屬于流體負載，由流體力學原理可知，流量(Q)與轉速(N)的一次方成正比，水泵的壓力(H)與轉速(N)的平方成正比，水泵機的軸功率(P)與轉速(N)的三次方成正比。水泵的特性曲線如下：
水泵的特性曲線
具體數字說明如下：
電耗、電源頻率與流量的對比圖
由于水泵設計流量都存在比較大的余量，所以通過應用變頻技術，有較大的節能空間。
五、 節能控制模型(CH-ECM)
通過采集中央空調系統運行的溫度、壓力、流量等信號，結合建筑物的熱負荷情況以及用戶使用習慣等因素，利用內置的節能優化控制軟件，建立節能控制模型。
節能控制模型
在中央空調的運行環境類似的情況下，改變冷凍水流量和冷卻水流量，記錄系統的運行數據。在相同冷凍水流量和冷卻水流量的情況下，在不同的運行環境下，記錄系統的運行數據;通過大量的數據記錄，建立系統運行數據庫。
根據當前冷卻水和冷凍水進、出水溫度、冷凍水流量值和系統運行數據庫的數據，采用時間序列分析方法，利用空調系統負荷變動的慣性特征和時間上的延續性，通過對空調系統的歷史數據時間序列的分析處理，確定其基本特征和變化規律，建立負荷預測模型，預測未來空調冷量需求量。根據主機當前的冷凝溫度、蒸發溫度、冷負荷率、冷卻水進水溫度、冷凝器冷卻水流量及制冷機組能耗數據，采用多元非線性回歸方法，根據負荷過去的歷史資料，通過對檢測數據的分析，確定數據之間的相互關系，建立制冷機組的能效模型。根據空調負荷預測模型和制冷機組能效模型，通過變頻器控制水泵運行的速度，從而達到節能的目的。
